자작 스팟용접기 나도 만들어 보기~ (2018.5.17 최종완성)

남들 다(?) 한다는 스팟용접기 나님도 만들어 봄.

준비물.

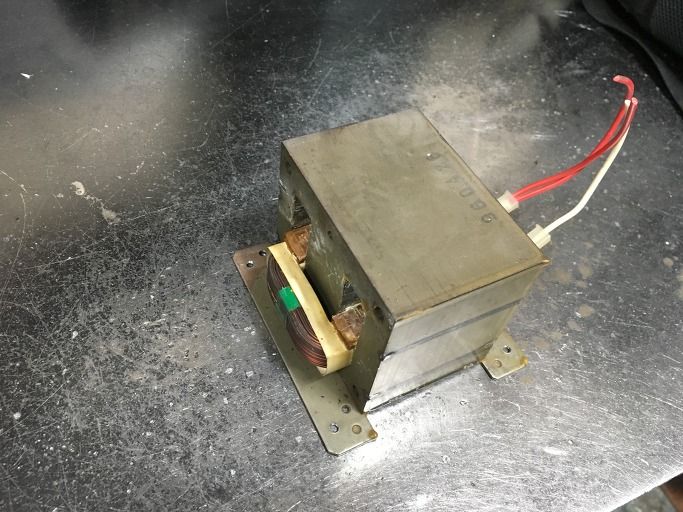

- 트랜스 ( 버리는 전자랜지에서 뺌 )

- 16SQ 전선 2m

- 램프스위치

- 전원 커넥터

- 배선차단기 20A

- 콘트롤박스 150x250x100 (단위mm)

- 수축튜브 일반, 전선용 두꺼운거 한 줄 (이건 알미늄 씌울때 쓸꺼)

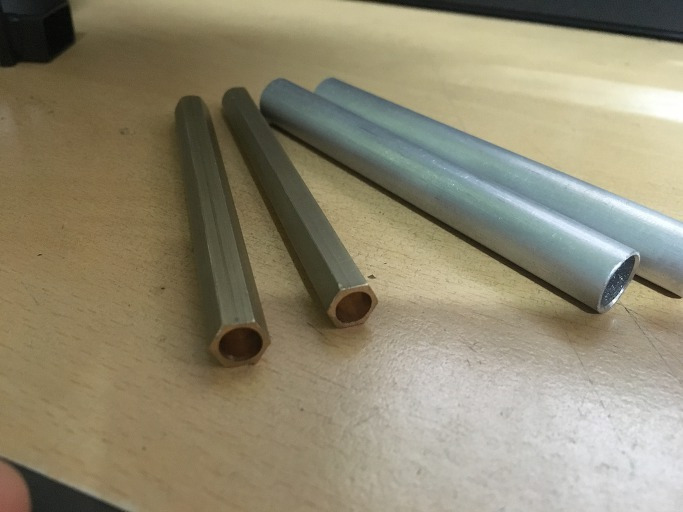

- 황동봉 10cm (8파이 6각이 있어서 활용) 2개  -> 동봉 길이 10cm (6파이) x 2개 -> 크롬동봉 10cm x 2개 (5파이)

- (추가) 동봉 내경 7파이? 외경8파이 ?

- 알미늄봉 10cm 외경12x내경10 - 2개

**** 황동봉(신주?)으로 완성 했으나 칼날이 붙지 않아 (그냥 달궈만 졌다. ㅡ,.ㅡ;;;) 급 피로감을 뒤로한체

      2018.5.5 동봉으로 교체. 가늘어 지면 열 전도도 빨라지지 싶어 굵기도 줄였다.

      2018.5.17 다시 수정. 기존 동봉이 원하는 작업 결과물이 나오지 않아. "크롬동봉 6파이"로 수정.

      밑에 사진도 수정...

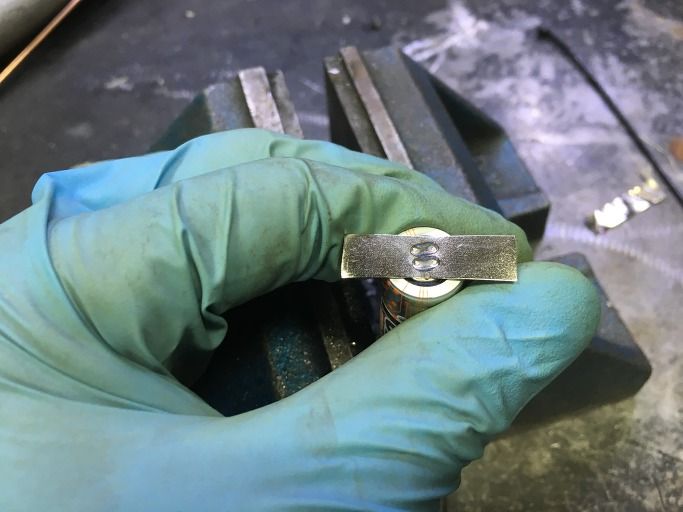

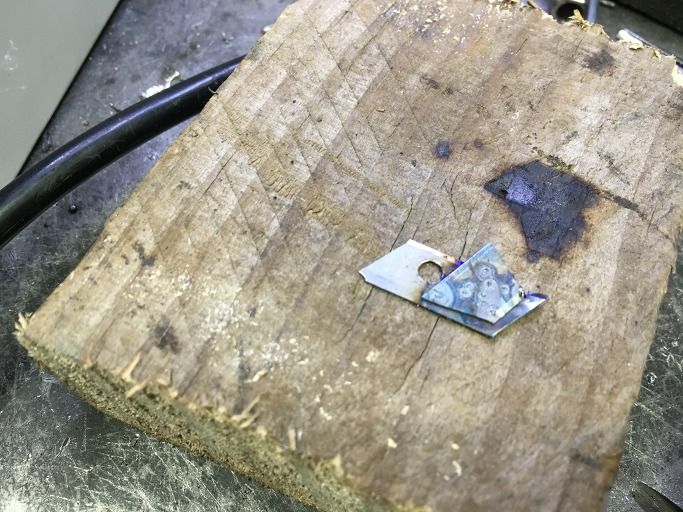

크롬동봉 교체 후 다쓴 일반 전지로 연습해본 최종 결과물.

마음에 든다. 이제 진짜 수정 안해도 되겠다. ㅡㅁㅡ

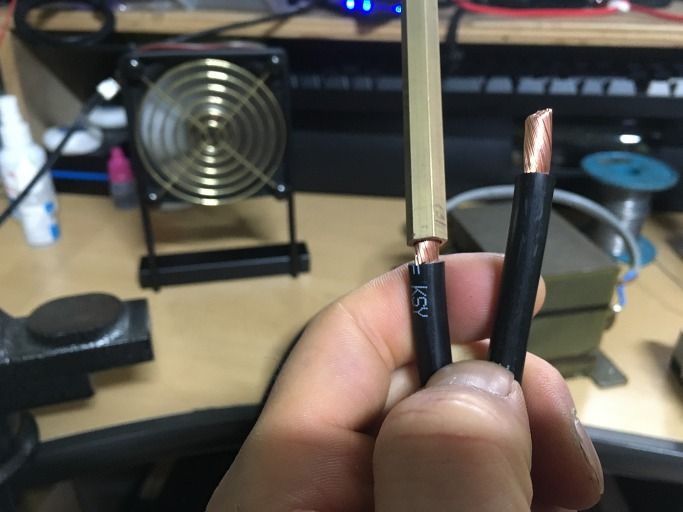

황동봉 가운데 저렇게 약 1cm 깊이로 뚫은건 전선 넣어서 납땜 할려고 저렇게 했다~

      <-   동봉으로 바꾸면서 안녕~

사진 처럼 ~ 납땜 하기가 좋겠지???

     <-   동봉으로 바꾸면서 안녕~

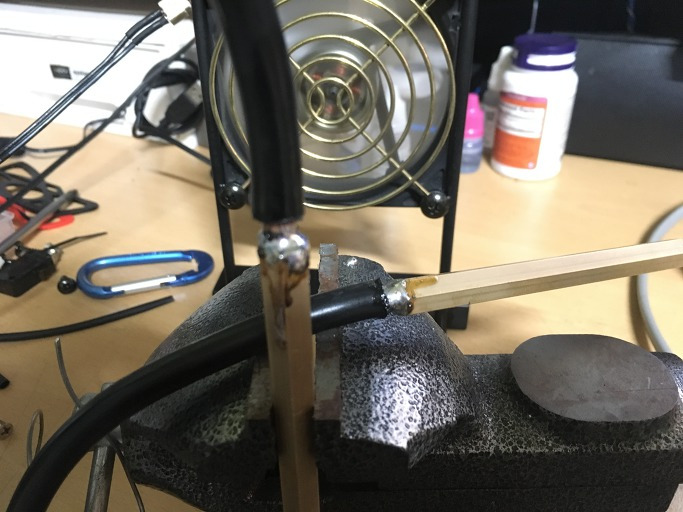

남땜 시작 ~ 역시 생각대로 일자로 깨끗하게? 돼서 좋다.

<-   동봉으로 바꾸면서 안녕~

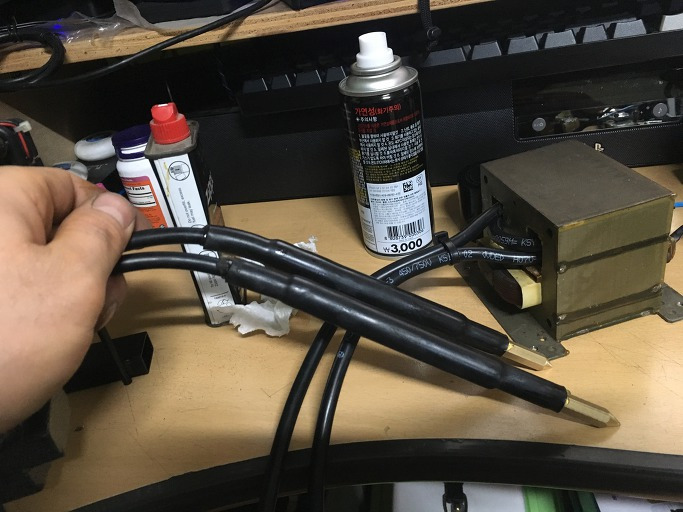

황동 씌우는 수축튜브는 감전 될까봐 전기용 두꺼운거로 저렇게 마무리. 안에 접착제? 같은게 약간 흘러 나왔다.ㅡㅡ;

<-   동봉으로 바꾸면서 안녕~

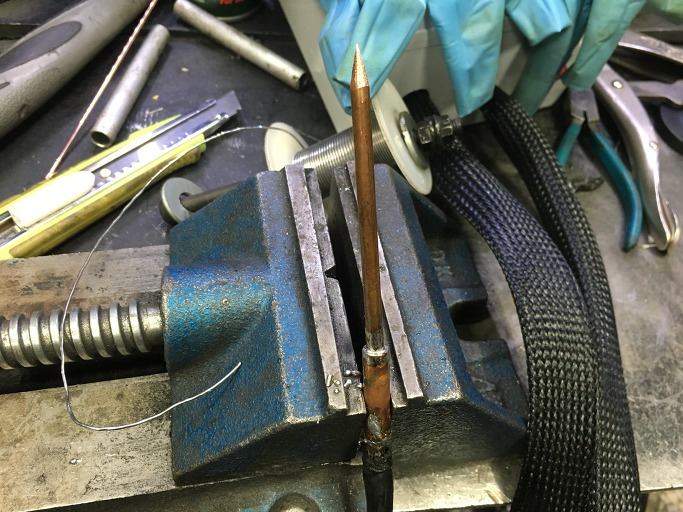

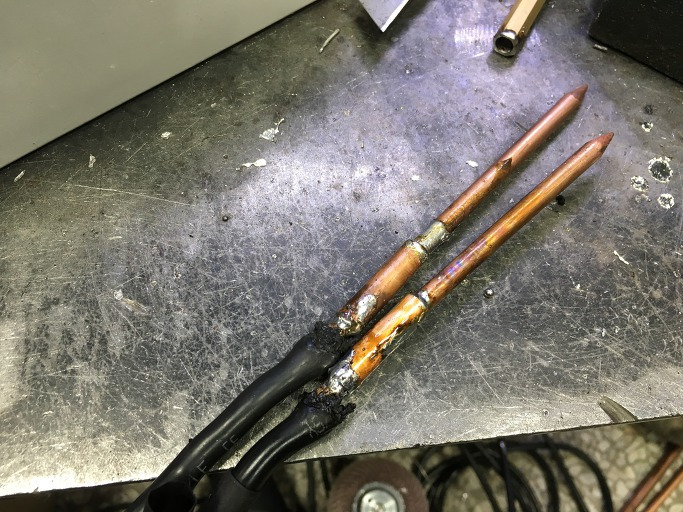

동봉으로 바꾸고 납땜. 남땜이 잘 안됐는데 동봉에 납을 대서 녹을 정도가 돼야 납이 붙는다..

달구는데 너무 뜨겁다.. ㅠㅠ

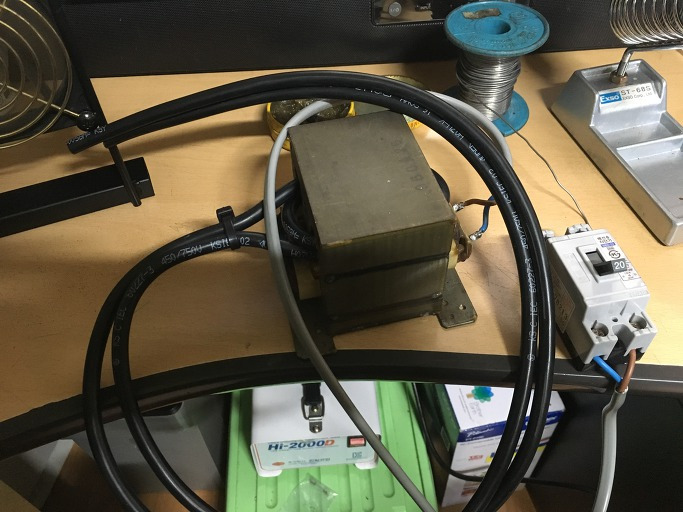

하여간 사진처럼 완성 .....

<-    크롬동봉으로 바꾸면서 안녕~

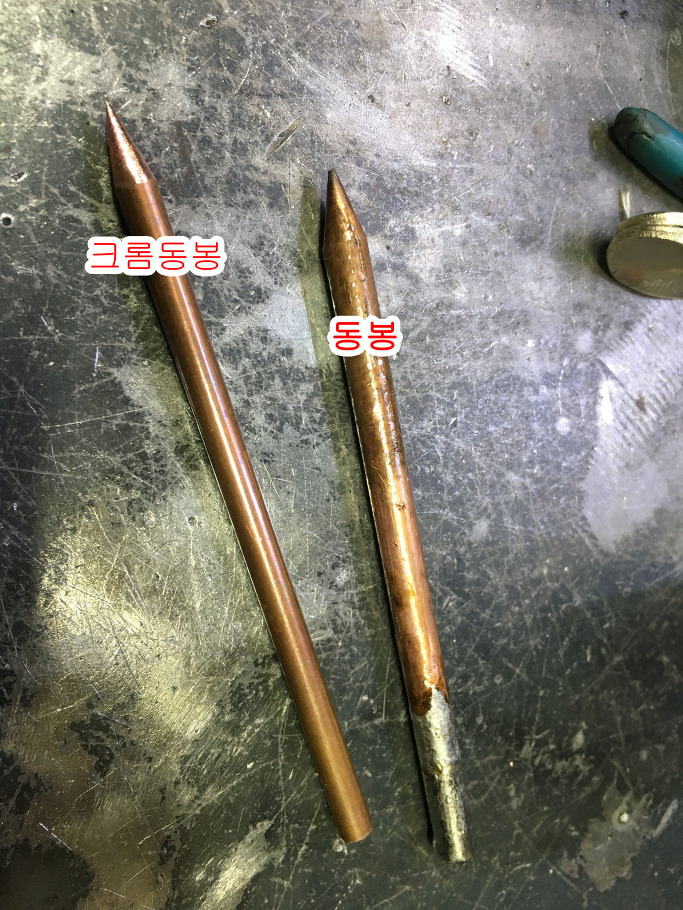

동봉이랑 크롬동봉 비교. 별 차이가 없어보이는데 직접보면 크롬동봉이 더 단단한 느낌이 든다.

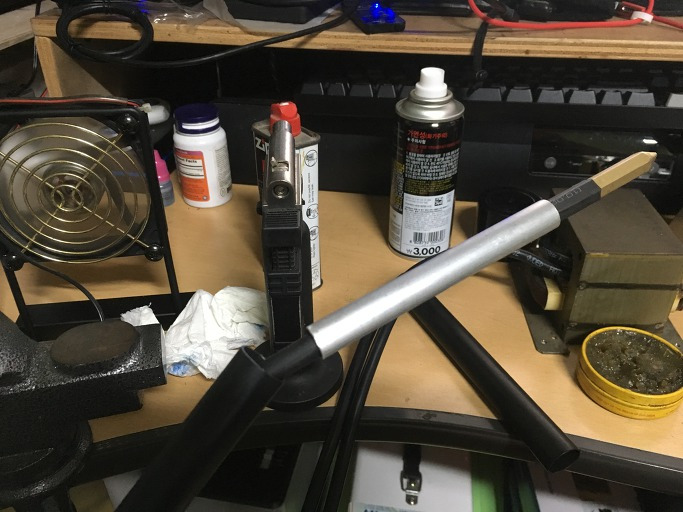

동봉 겉에 알미늄 봉을 넣어 수축튜브로 마무리.... 위에 사진과 다르게 뭔가 있어 보이게 된다.

마무리 후 작업해봄.  동봉으로 바꾸고 잘 붙는다 ..  좋다~ >_<

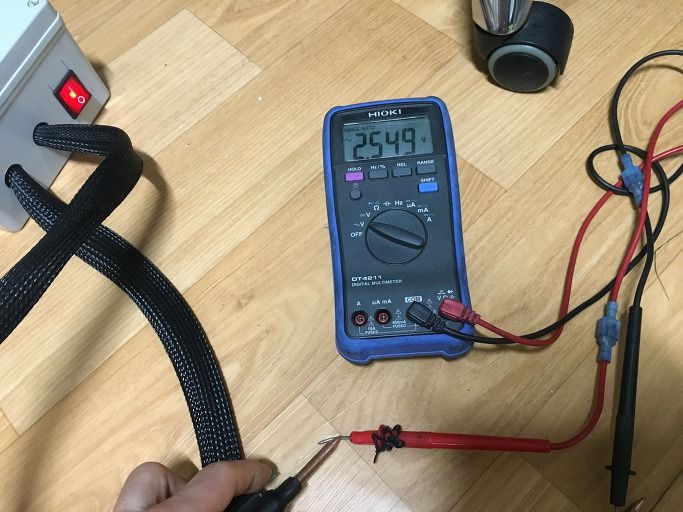

전선은 3바퀴로 감는게 나에겐 답이었다. 이전 작업서 2바퀴 돌리고 1.6v 가 나왔는데 3바퀴 돌리고 2.5v 나옴.

(아.. 2.5v때 황동봉 으로 칼날 붙였을때도 달궈만 지고 잘 붙지를 않았다. 이래저래 안돼서 동봉 으로 교체 했지.~)

2.5V     흐뭇하다.

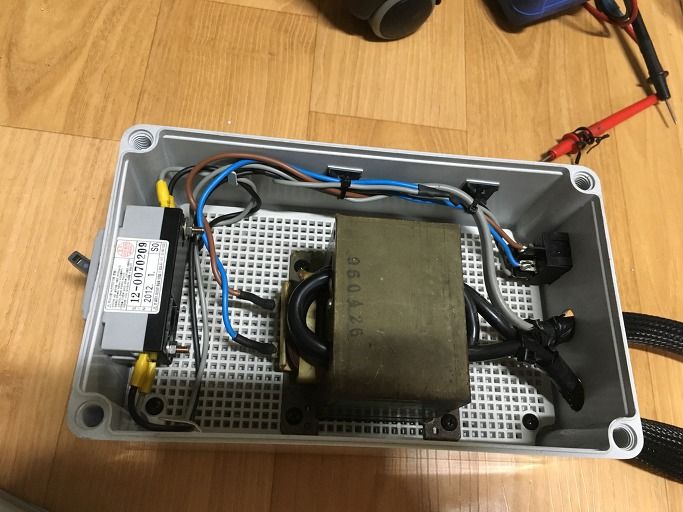

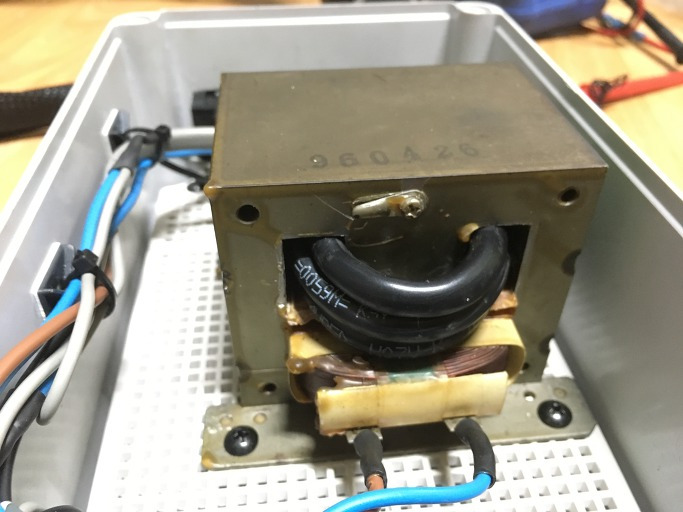

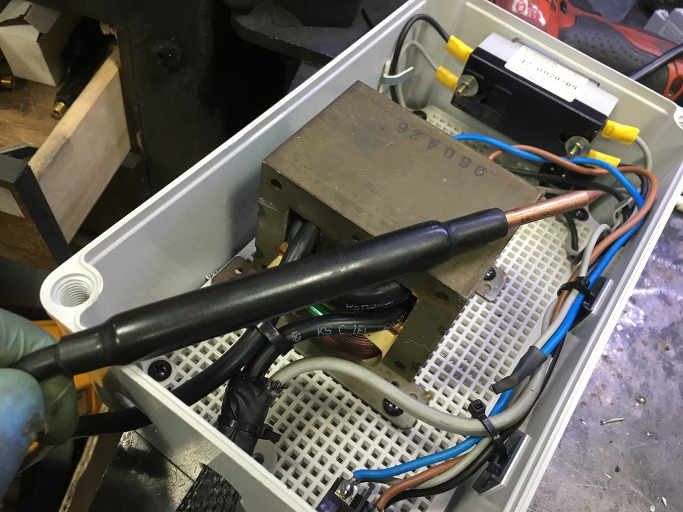

내부 정리 모습.  최대한 깔끔하게 하고 싶었다. 뽀대좀 나게. ㅎ

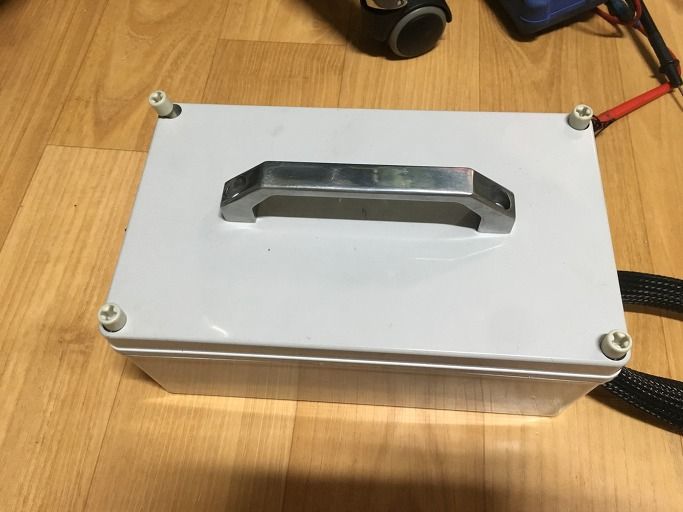

손잡이도 달고~

겉도 최대한 깔끔하게....... 그러나...... 네임펜으로 금그어 놓은게 지워 지지가 않네....... ㅠㅠ

아세톤은 플라스틱도 녹아서 안썼다.

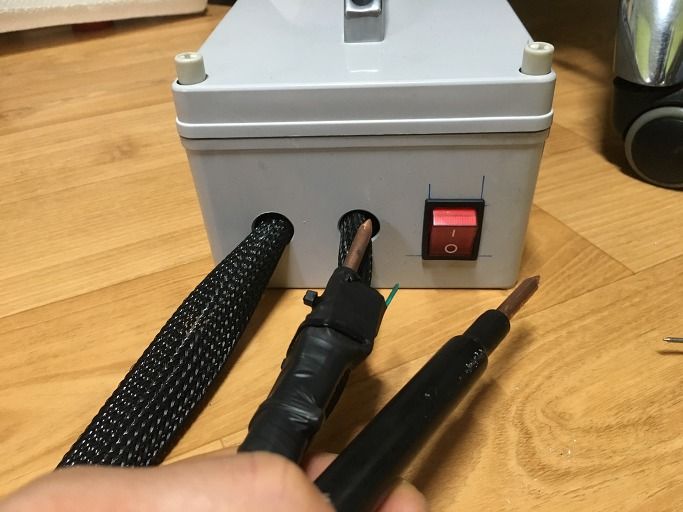

차단기도 최대한 안튀어 나오게 ~

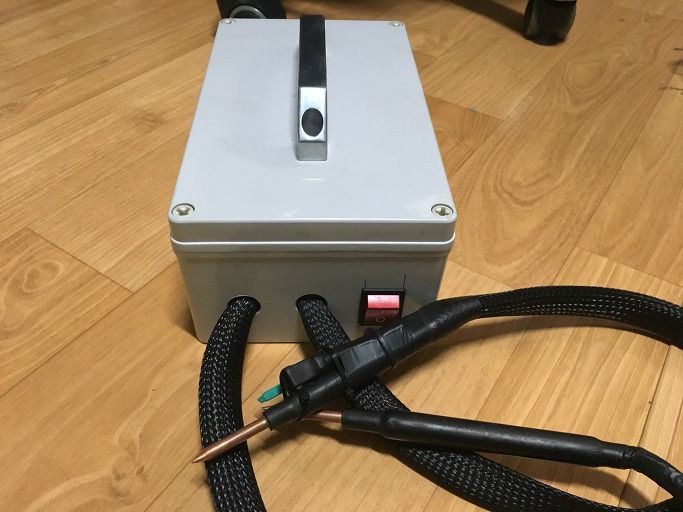

완성 인증 사진~

# 추가 #

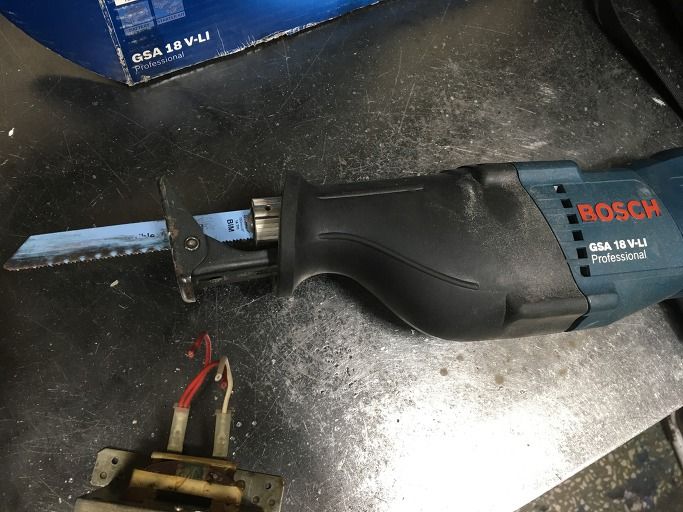

코일 자르는건 사진에 컷쏘를 써서 무진장 빨리 잘 랐다. 대충 4분? 빼는거 까지 10분 안걸렸다.

그러나 자를때 1차측 코일을 안건들게 신경쓰면서 잘라야 한다는건 함정. ^^;

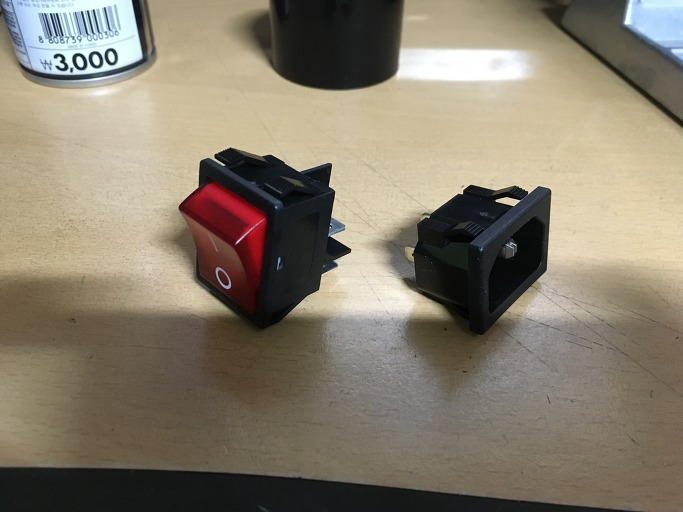

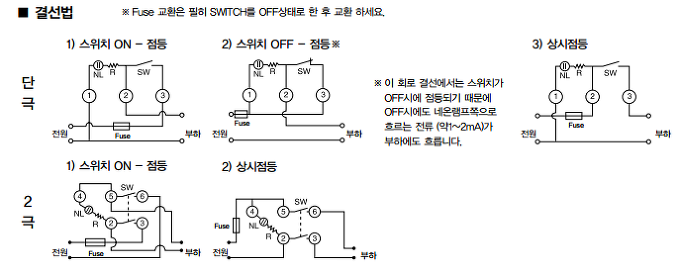

램프 스위치 4핀 결선(사진에 2극) 방법.      (검색은 구글신)

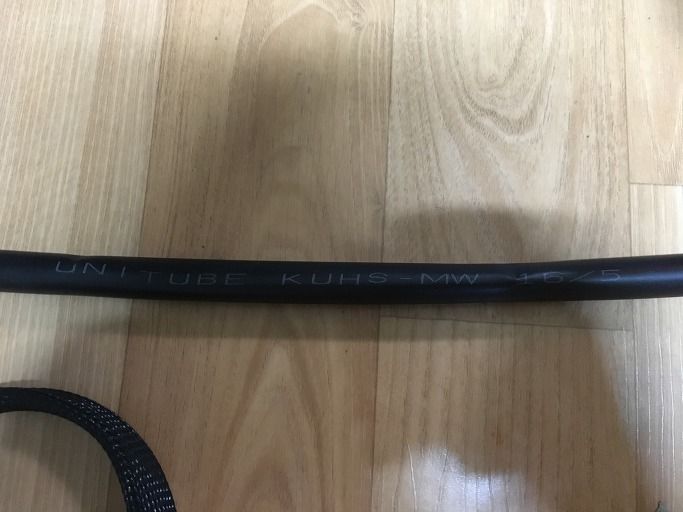

동봉 겉 씌울때 쓴 수축튜브. 속에 접착제가 있다. 전기 고압 용인듯 두껍다.
